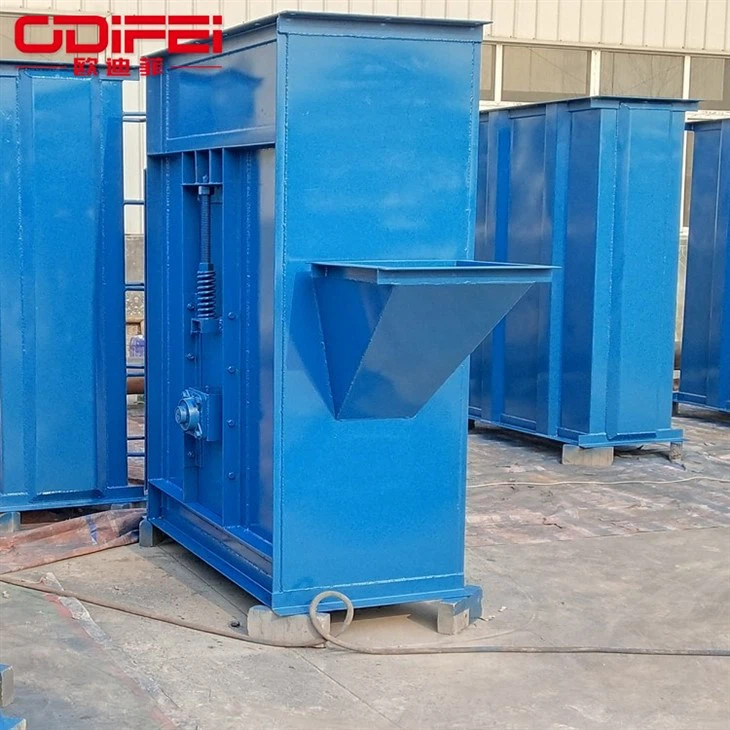

Τροφοδότης αλυσίδας δακτυλίου ορυκτής πούδρας



Ο τροφοδότης αλυσίδας χρησιμοποιείται για την κατακόρυφη ανύψωση ασβεστόλιθου, άνθρακα, γύψου, κλίνκερ, ξηρού αργίλου και άλλων ογκωδών και κοκκωδών υλικών καθώς και πρώτων υλών, τσιμέντου, σκόνης άνθρακα και άλλων υλικών σκόνης που περνούν από τον θραυστήρα. Σύμφωνα με την ταχύτητα της χοάνης, ο ανελκυστήρας του κάδου μπορεί να χωριστεί σε τρεις τύπους: φυγόκεντρη εκκένωση, εκκένωση βαρύτητας και μικτή εκκένωση.

Η ταχύτητα του κάδου της φυγοκεντρικής εκφόρτωσης είναι γρήγορη: είναι κατάλληλη για τη μεταφορά κονιοποιημένων, κοκκωδών, μικρών τεμαχίων και άλλων υλικών με μικρή λειαντικότητα.

Η εκφόρτωση με βαρύτητα έχει χαμηλή ταχύτητα κάδου: είναι κατάλληλη για τη μεταφορά ογκωδών, βαριών και λειαντικών υλικών, όπως ασβεστόλιθος, κλίνκερ κ.λπ. Τα εξαρτήματα έλξης των ανελκυστήρων κάδου περιλαμβάνουν αλυσίδες δακτυλίου, αλυσίδες πλάκας και ταινίες. Η δομή και η κατασκευή της αλυσίδας δακτυλίου είναι σχετικά απλή και η σύνδεση με τη χοάνη είναι επίσης πολύ σταθερή. Κατά τη μεταφορά υλικών με υψηλή λειαντικότητα, η φθορά της αλυσίδας είναι μικρή, αλλά το δικό της βάρος είναι μεγάλο. Η δομή της αλυσίδας της πλάκας είναι σχετικά σταθερή και το αυτο-βάρος είναι ελαφρύ. Είναι κατάλληλο για ανυψωτικά με μεγάλη ανυψωτική ικανότητα, αλλά οι αρθρωτοί σύνδεσμοι φθείρονται εύκολα. Η δομή της ταινίας είναι σχετικά απλή, αλλά δεν είναι κατάλληλη για τη μεταφορά υλικών με υψηλή λειαντικότητα. Η θερμοκρασία των συνηθισμένων υλικών ταινίας δεν υπερβαίνει τους 60 μοίρες, η επιτρεπόμενη θερμοκρασία υλικού της ταινίας κορδονιού χάλυβα είναι έως 80 μοίρες, η θερμοανθεκτική ταινία επιτρέπει στη θερμοκρασία του υλικού να φτάσει τους 120 βαθμούς και η θερμοκρασία του υλικού που μεταφέρεται από την αλυσίδα και την αλυσίδα της πλάκας μπορεί να φτάσει τους 250 βαθμούς.

Οι ανελκυστήρες κάδου TH χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς τομείς, όπως οικοδομικά υλικά, ηλεκτρική ενέργεια, χημική βιομηχανία, μεταλλουργία, άνθρακας, ελαφριά βιομηχανία, σιτηρά και άλλες βιομηχανίες.







1. Εύκολη συντήρηση, μεγάλη διάρκεια ζωής και ισχυρή δομική ακαμψία.

2. Η θερμοκρασία του μεταφερόμενου υλικού μπορεί να φτάσει τους 250 βαθμούς, η λειτουργία του ύψους ανύψωσης είναι σταθερή και αξιόπιστη, ο θόρυβος είναι χαμηλός και η συντήρηση είναι βολική.

3. Το μεσαίο τμήμα έχει δύο μορφές, μονό-και διπλό-κανάλι και η ανυψωτική ικανότητα του βελτιωμένου μοντέλου είναι περισσότερο από 30% υψηλότερη από αυτή του συνηθισμένου μοντέλου.

4. Η αλυσίδα ανύψωσης είναι σφυρηλατημένη με κράμα χάλυβα και επεξεργάζεται με ενανθράκωση και σβέση, η οποία έχει εξαιρετικά υψηλή αντοχή σε εφελκυσμό και αντοχή στη φθορά.





Μοντέλο	Μεταφορική ικανότητα		Χοάνη			Ταχύτητα γρανάζι μετάδοσης(r/min)	Ανταλλακτικά ρυμούλκησης
	ZH(m³/h)	SH(m3/h)	Χωρητικότητα χοάνης (L)		Διάσταση χοάνης(mm)		Προδιαγραφές αλυσίδας	Προδιαγραφές δακτυλίου γάντζου	φορτίο(KN)
			ZH	SH
TH315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	Μεγαλύτερο ή ίσο με 320
TH400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	Μεγαλύτερο ή ίσο με 320
TH500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	Μεγαλύτερο ή ίσο με 480
TH630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	Μεγαλύτερο ή ίσο με 480



Σημείωμα:
1. Ο όγκος του κάδου στον πίνακα είναι ο υπολογιζόμενος όγκος του κάδου και ο όγκος μεταφοράς υπολογίζεται σύμφωνα με τον συντελεστή πλήρωσης 0,6.

2. Εφαρμογή χοάνης ανελκυστήρα τύπου TH:

Zh--Μεσαίος βαθύς κάδος: μεταφορά υγρών παχύρρευστων υλικών, όπως ζάχαρη, υγρή λεπτή άμμος κ.λπ.

Sh--βαθύς κάδος: μεταφορά βαριάς σκόνης και μικρού μεγέθους υλικών, όπως τσιμέντο, άμμος, άνθρακας κ.λπ.







Τροφοδότης αλυσίδας δακτυλίου ορυκτής σκόνηςδομή

Μειωτήρας κινητήρα 2, άνω γρανάζι 3, ρουλεμάν 4, πλατφόρμα συντήρησης 5, θύρα τροφοδοσίας 6, σύνδεση μπουλονιού 7, αλυσίδα 8, χοάνη 9, θύρα τροφοδοσίας 10, τάνυση βίδας 11, θύρα παρατήρησης 12, κάτω μέρος Γρανάζια 13, έδρανο και έδρανο 113, μεσαίο κουτί ρουλεμάν
Υπάρχουν δύο τύποι χοάνες (βαθοί κάδοι) για τη σειρά ανελκυστήρων κάδων δακτυλίου τύπου TH:

Τύπος ZH(μέτριας βάθους κάδος) χρησιμοποιείται γενικά για τη μεταφορά υγρών, συσσωματωμένων και δύσκολα πετιόμενων υλικών, όπως υγρή άμμο, άμμος χύτευσης, λίπασμα, σκόνη αλκαλίων κ.λπ.

τύπου SH(βαθύς κάδος) χρησιμοποιείται γενικά για τη μεταφορά ξηρών, χαλαρών και ευκολόπιπτων υλικών, όπως τσιμέντο, χαλίκι, κάρβουνο κ.λπ.

τύπου THΤροφοδότης αλυσίδας δακτυλίου ορυκτής σκόνηςεφαρμογή χοάνης (ρηχός κάδος)

Q--Ρηχή χοάνη στρογγυλού πυθμένα:μεταφέρετε υλικά που είναι βρεγμένα, εύκολα συσσωματώνονται και δύσκολα πετιούνται, όπως υγρή άμμος, βρεγμένο κάρβουνο κ.λπ.

S--βαθιά στρογγυλή χοάνη:μεταφέροντας στεγνά, χαλαρά και εύκολα πετιόμενα υλικά, όπως τσιμέντο, κάρβουνο, θρυμματισμένη πέτρα κ.λπ.





Χημική βιομηχανία:ρητίνη, χρώμα, φάρμακα, φάρμακα, καλλυντικά, πυροσβεστικό μέσο, ​​πλαστική σκόνη, λειαντικό γυαλί κ.λπ.

Κεραμική βιομηχανία:λειαντικά, αλουμίνα, λάσπη πορσελάνης, λάσπη αργίλου, σκόνη γυαλιού, πυρίμαχα υλικά, χαλαζιακή άμμος, σκόνη ρητίνης PVC, κιτρικό οξύ, σκόνη πολυαιθυλενίου, σκόνη πλυσίματος κ.λπ.

Βιομηχανία τροφίμων:ζάχαρη, σκόνη γλουταμινικού μονονάτριου, αλάτι, χυμός φρούτων, άμυλο, γάλα σε σκόνη, τρόφιμα, γάλα σόγιας, σκόνη αυγών, νουντλς ρυζιού, σάλτσα σόγιας, σκόνη ψαριού, χυμός ανανά κ.λπ.

Μεταλλουργική βιομηχανία:αιθάλη, συνδιαλύτες, ενεργός άνθρακας, πέρλες κ.λπ.







1. Διαχωρίστε το κιβώτιο ανύψωσης του κάδου σε τρία μέρη: την κεφαλή, τη μέση και την ουρά σύμφωνα με τον αριθμό εγκατάστασης του κουτιού στο σχέδιο και κολλήστε μια φλάντζα στη συνδετική φλάντζα κάθε τμήματος και κάθε τμήματος.

2. Προτού εγκατασταθεί η πλατφόρμα απόξεσης συναρμολόγησης, καθαρίστε πρώτα το θεμέλιο squat κάθισμα του ανελκυστήρα κάδου και τοποθετήστε την επίπεδη πλάκα και το σφηνοειδές στήριγμα κοντά στα μπουλόνια αγκύρωσης, έτσι ώστε η επάνω επιφάνεια της ομάδας στήριξης να πληροί τις απαιτήσεις του σχεδίου. αγώνας.

3. Τοποθετήστε το κουτί της ουράς στο μπουλόνι αγκύρωσης και ευθυγραμμίστε το κεντρικό σημάδι με το κεντρικό σημάδι της βάσης, βάλτε τη ροδέλα και το παξιμάδι και σφίξτε το ελαφρά.

4. Χρησιμοποιήστε ένα όργανο μέτρησης για να ελέγξετε την κατακόρυφη θέση και την επιπεδότητα του κουτιού και προσαρμόστε το σφηνοειδές στέλεχος-για ευθυγράμμιση και ευθυγράμμιση. Μην χρησιμοποιείτε το ελαστικό παξιμάδι για ρύθμιση. Αφού ευθυγραμμιστεί και τοποθετηθεί το πίσω κουτί, σφίξτε το παξιμάδι. Ανυψώστε ένα τμήμα του μεσαίου κουτιού που συνδέεται με το πίσω κιβώτιο για να ευθυγραμμίσετε τις εννέα ουρές και στερεώστε τις με μπουλόνια.

5. Η τοποθέτηση του βραχίονα στήριξης του ανυψωτικού ολοκληρώνεται μετά την τοποθέτηση του κιβωτίου και η συγκόλληση είναι στη θέση του πριν εκκενωθεί ο εξοπλισμός ανύψωσης. Συγκολλήστε τα υπόλοιπα μέρη της πλατφόρμας συντήρησης του ανελκυστήρα του κάδου και της μηχανής κιγκλιδώματος στη θέση τους.

6. Σύμφωνα με το σχέδιο, επικολλήστε τη φλάντζα στεγανοποίησης στον αγωγό εκκένωσης του ανελκυστήρα του κάδου (σε όλο τον κόσμο) και την επιφάνεια της φλάντζας, τοποθετήστε τον αγωγό στη θέση του και στερεώστε τον με μπουλόνια. Συνδέστε τον μεσαίο αγωγό με τον επάνω αγωγό στη θέση του.

7. Επικολλήστε το παρέμβυσμα στεγανοποίησης στην επιφάνεια του συνδέσμου φλάντζας της εισόδου της χοάνης αποθήκευσης τέφρας και προσπαθήστε να το βάλετε στον σωλήνα τροφοδοσίας εισόδου, μετρήστε το πραγματικό μέγεθος σύνδεσης και κόψτε και ρυθμίστε το πλεονάζον τμήμα με κοπή αερίου σύμφωνα με το αποτέλεσμα της μέτρησης.

8. Τοποθετήστε τον αγωγό τροφοδοσίας της χοάνης αποθήκευσης τέφρας στη θέση του, στερεώστε τη σύνδεση με μπουλόνια και συγκολλήστε τον ενδιάμεσο αγωγό και τον αγωγό τροφοδοσίας της χοάνης αποθήκευσης τέφρας σε ευθυγράμμιση.

9. Ο αγωγός τροφοδοσίας του ανελκυστήρα του κάδου εγκαθίσταται μετά τη δοκιμή σύνδεσης. Κολλήστε το παρέμβυσμα στην επιφάνεια της φλάντζας του οδηγού σωλήνα εξόδου της ξύστρας και την επιφάνεια της φλάντζας της εισόδου του ανυψωτήρα του κάδου σύμφωνα με το σχέδιο. Τοποθετήστε τον σωλήνα οδηγό υλικού, την πλάκα ρύθμισης και τον οδηγό εισόδου του ανυψωτικού κάδου στη θέση τους και χρησιμοποιήστε μπουλόνια για να τα στερεώσετε και να τα συνδέσετε στη θύρα εκκένωσης της ξύστρας και στη θύρα τροφοδοσίας του ανυψωτήρα του κάδου αντίστοιχα, και συγκολλήστε την πλάκα ρύθμισης στα δύο μέρη. .





Όνομα λιπαντικού εξαρτήματος	Λιπαντικό υλικό	Κύκλος Λίπανσης	Μέθοδος λίπανσης
Ρουλεμάν	Αδιάβροχο γράσο	200 ώρες	με λιπαντικό
Backstop	Αδιάβροχο γράσο	50 ώρες	με λιπαντικό
Μπουλόνι τάσης	Αδιάβροχο γράσο	500 ώρες	κηλίδα
Μειωτής ταχύτητας	Σύμφωνα με τις προδιαγραφές του εξοπλισμένου μειωτήρα	6 μηνών	χύνω
Ηλεκτροκινητήρας	Αδιάβροχο γράσο	6 μηνών	χύνω





Υπηρεσία πριν από την πώληση:

• Καθοδηγήστε τους πελάτες να επιλέξουν το κατάλληλο μοντέλο εξοπλισμού.
• Αποστολή τεχνικού και τεχνικού προσωπικού στο εργοτάξιο παραγωγής εγκαίρως για να σχεδιάσει την τοποθεσία για τους πελάτες, να σχεδιάσει λογικές διαδικασίες και λύσεις.
• Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε προϊόντα σύμφωνα με τις ειδικές ανάγκες των πελατών για να καλύψουμε τις διαφορετικές ανάγκες των επενδυτών



Υπηρεσία σε έκπτωση:

• Αυστηρός έλεγχος των προϊόντων πριν την έξοδο από το εργοστάσιο
• Αποστολές σύμφωνα με τη σύμβαση



Υπηρεσία μετά την πώληση:-

• Η κύρια περίοδος εγγύησης του εξοπλισμού που πωλείται από την εταιρεία μας είναι ένα έτος (εκτός από αστοχίες ή ζημιές που προκαλούνται από ανθρώπινους παράγοντες, παράγοντες καυσίμου ή ακαταμάχητα φυσικά φαινόμενα και τα ευάλωτα μέρη δεν καλύπτονται από την εγγύηση: μπεκ ψεκασμού καυσίμου, κεφαλές αντλίας, φωτοευαίσθητα μάτια κ.λπ.).
• Εάν η βλάβη του εξοπλισμού οφείλεται σε ανθρώπινους παράγοντες, το κόστος θα χρεωθεί σύμφωνα με την εργοστασιακή τιμή.
• Αφού λάβετε την ειδοποίηση εγγύησης, απαντήστε εντός 2 ωρών. 24 ωρών με τεχνική καθοδήγηση για την επίλυση προβλημάτων.







Η Zhengzhou Odifei Machinery Equipment Co., Ltd. εστιάζει στον εξοπλισμό μεταφοράς εδώ και 17 χρόνια. Η κύρια δραστηριότητά του είναι: κατακόρυφος ανελκυστήρας σπειροειδών κραδασμών, τροφοδότης πηχών, μεταφορέας πλάκας αλυσίδας, μεταφορέας πηχών, μεταφορέας με ξύστρα, μεταφορικός ιμάντας μεγάλης γωνίας, μεταφορικός μεταφορέας με κοχλία, μεταφορέας κουβάς αλυσίδας, ανελκυστήρας κουβάς ζώνης TD, ανελκυστήρας κουβάς ζώνης TD, κάδος TH ring elevator, κάδος αλυσίδας NE, ανελκυστήρα και άλλα πλήρη γκάμα ανελκυστήρων με κάδο. Μεταφορικός ιμάντας TD75 (ή μεταφορικός ιμάντας), κινητός μεταφορέας, μεταφορικός ιμάντας με μεγάλες νευρώσεις γωνίας κλίσης. βιδωτός μεταφορέας, βιδωτός μεταφορέας χωρίς άξονα. ελαφρύς, μεσαίος και βαρύς μεταφορέας πλάκας αλυσίδας. Μηχάνημα μεταφοράς με κάδο αλυσίδας, μεταφορέας κλίνκερ SCD. οριζόντιο μίξερ διπλού άξονα. ελαφρύς, μεσαίος και βαρύς τροφοδότης πλάκας. Τροφοδότης κραδασμών κινητήρα GZG. σήτα τρομμελ, σίτα χωρίς άξονα.

Το 2010, η ομάδα Έρευνας και Ανάπτυξης της εταιρείας μας εισήλθε στη βιομηχανία ανακύκλωσης πόρων και ανέπτυξε διαδοχικά φολιδωτές μεταφορείς επεξεργασίας οικιακών απορριμμάτων, οθόνες κοσκίνισης και διαλογής οικιακών απορριμμάτων χωρίς άξονα, τροφοδότες σχιστόλιθων απορριμμάτων και μεταφορείς απορριμμάτων ηλεκτρικού τόξου, που όχι μόνο δημιουργούν, αλυσίδα.

Η Zhengzhou Odifei Machinery Equipment Co., Ltd. πραγματοποιεί συνεχώς τεχνολογικές καινοτομίες στο πνεύμα της αριστείας και έχει αναπτύξει πολλά πρακτικά νέα προϊόντα. Το προϊόν είναι προηγμένο στο σχεδιασμό, καλό στην παραγωγή, αξιόπιστο στην απόδοση, έχει διεθνές προηγμένο επίπεδο, πωλεί καλά στο εσωτερικό και στο εξωτερικό και στοχεύει να είναι ο ηγέτης του κλάδου!





Ε: Είστε εργοστάσιο ή εμπορική εταιρεία; Κατά την κατασκευή ενόςΤροφοδότης αλυσίδας δακτυλίου ορυκτής σκόνης, Για ποια άλλα υλικά είναι κατάλληλοι οι ανελκυστήρες με κάδο;

Α: Είμαστε ένα εργοστάσιο, που ιδρύθηκε το 2007, που ειδικεύεται στην κατασκευή κατακόρυφων ανυψωτικών κραδασμών, κατακόρυφων ανελκυστήρα δόνησης, ανελκυστήρες κουβά, μεταφορέων ιμάντα, μεταφορέων κλίμακας, κοχλιωτών μεταφορέων, κ.λπ.



Ε: Τι λέτε για ανταλλακτικά;

Α: Παρέχουμε πάντα ανταλλακτικά σε τιμή κόστους και σας δίνουμε μια λίστα με ανταλλακτικά όταν αγοράζετε το μηχάνημα.



Ε: Θα δοκιμάσετε τον ανελκυστήρα κάδου με αλυσίδα θρυμματισμένου μεταλλεύματος πριν από την παράδοση;

Α: Ναι, θα δοκιμάσουμε κάθε μηχανή και γραμμή παραγωγής πριν από την παράδοση και θα σας στείλουμε το βίντεο εργασίας. Μπορείτε επίσης να επικοινωνήσετε μαζί μας πριν από την παράδοση.



Ε: Ποιος είναι ο λόγος για την αντίστροφη τροφοδοσία του ανελκυστήρα κάδου κατά τη λειτουργία;

Α: Εάν το τάισμα είναι υπερβολικό ή ανομοιόμορφο, ελέγξτε το τάισμα.



Ε: Ποια είναι η διαφορά μεταξύ του ανελκυστήρα NE bucket, του ανελκυστήρα αλυσίδας δακτυλίου και του ανελκυστήρα ζώνης και πώς να τα επιλέξετε;

Α: Γενικά, τα τρία μπορούν να χρησιμοποιηθούν γενικά. Το υλικό που ανυψώνεται από τον ανελκυστήρα ιμάντα δεν μπορεί να είναι πολύ ψηλό. Ο ανελκυστήρας NE έχει μεγάλη ανυψωτική ικανότητα.



Ε: Πώς να ελέγξετε και να λύσετε την ισχυρή ταλάντευση του ανελκυστήρα κάδου;

Α: Ο έλεγχος των μπουλονιών και το σφίξιμο της αλυσίδας θα βοηθήσει στην επίλυση αυτού του προβλήματος.



Ε: Πώς να εγκαταστήσετε τον ανελκυστήρα με κάδο;

Α: Η εγκατάσταση συμβατικού εξοπλισμού μπορεί να καθοδηγηθεί εξ αποστάσεως και η γραμμή παραγωγής ή ο προσαρμοσμένος εξοπλισμός μπορεί να κανονιστεί με τεχνικούς για να καθοδηγήσουν την εγκατάσταση και τον εντοπισμό σφαλμάτων επί τόπου.











Οι αγοραστές πρέπει να παρέχουν τις ακόλουθες παραμέτρους:

Όνομα υλικού, ειδικό βάρος, ποσότητα/ώρα ανύψωσης, ύψος ανύψωσης, υλικό, υπάρχουν άλλα ειδικά χαρακτηριστικά;

Εάν ενδιαφέρεστε για τον τροφοδότη αλυσίδας δακτυλίου σκόνης Mineral, επικοινωνήστε μαζί μας σε 24 ώρες!
